Ensaio de estanquidade de salas BSL-3: método de queda de pressão

Porque importa a estanquidade

Os laboratórios de confinamento dependem do fluxo direcional: o ar entra e é extraído através de filtros HEPA, impedindo a fuga de aerossóis. Uma envolvente com fugas permite desvios desse percurso quando as pressões mudam e dificulta manter pressão negativa. A sala também deve permitir selagem para descontaminação gasosa com formaldeído, dióxido de cloro ou VHP. Quanto maior o nível de confinamento, mais exigente a estanquidade.

Os requisitos variam por país e nível. Em algumas normas, basta as salas BSL-3 poderem ser seladas para descontaminação; instalações BSL-4 e algumas BSL-3 para animais exigem ensaio quantitativo de queda de pressão. Verifique a norma aplicável — por exemplo GB 19489 e GB 50346 da China, Canadian Biosafety Standard ou orientações da WHO e nacionais.

Como funciona o ensaio

A sala selada é um volume fixo de ar. Após pressurização e isolamento, a pressão diminui à medida que o ar escapa. Quanto mais rápida a queda, maiores as fugas.

1. Selar a sala. Feche os registos estanques sem bolhas de insuflação e extração, feche e tranque portas e sele aberturas fora da envolvente em ensaio, como sifões de drenagem sem água.
2. Ligar o equipamento de ensaio. Ventilador ou fonte de ar comprimido com válvula e manómetro diferencial calibrado que compare a sala com uma referência estável no exterior.
3. Pressurizar. Leve a sala à pressão de ensaio — em muitos critérios de alto confinamento cerca de 500 Pa, positiva ou negativa — e feche a válvula.
4. Estabilizar. Espere que a leitura estabilize após parar o movimento do ar.
5. Medir. Registe a pressão a intervalos regulares durante o ensaio, frequentemente 20 minutos, juntamente com a temperatura da sala.
6. Avaliar. Compare o decaimento da pressão com o critério de aceitação. Repita o ensaio no sentido oposto se a norma o exigir.

Critérios de aceitação

Os critérios podem definir queda máxima num tempo e pressão inicial fixos ou caudal máximo de fuga a uma pressão de ensaio. Uma forma comum para os níveis mais elevados de confinamento é uma queda, a partir de cerca de 500 Pa, não superior a metade da pressão inicial em 20 minutos. Utilize o critério exato da norma e especificação do projeto e registe-o no protocolo antes do ensaio.

O que afeta o resultado

• Temperatura. A pressão do ar varia com a temperatura. Numa sala selada, uma pequena subida pode aumentar a pressão e ocultar uma fuga; uma descida pode fazer reprovar uma sala estanque. Evite ensaiar durante ciclos do AVAC, logo após ligar luzes ou quando o sol aquece uma parede exterior.
• Superfícies flexíveis. Painéis grandes, tetos e portas deformam-se sob pressão e alteram o volume nos primeiros minutos. Estabilize antes de medir.
• Vento e pressão do edifício. A referência exterior à sala deve ser estável; utilize um ponto abrigado.
• Resolução do manómetro. O instrumento deve permitir ler claramente dentro da queda admissível.

Encontrar fugas

Quando uma sala reprova, mantenha a pressão de ensaio e inspecione a envolvente:

• Fumo ou solução de sabão em juntas e passagens.
• Detetores ultrassónicos para pequenas fugas de alta velocidade.
• Gás traçador para fugas sem acesso direto.

Ponto típico de fuga	O que verificar

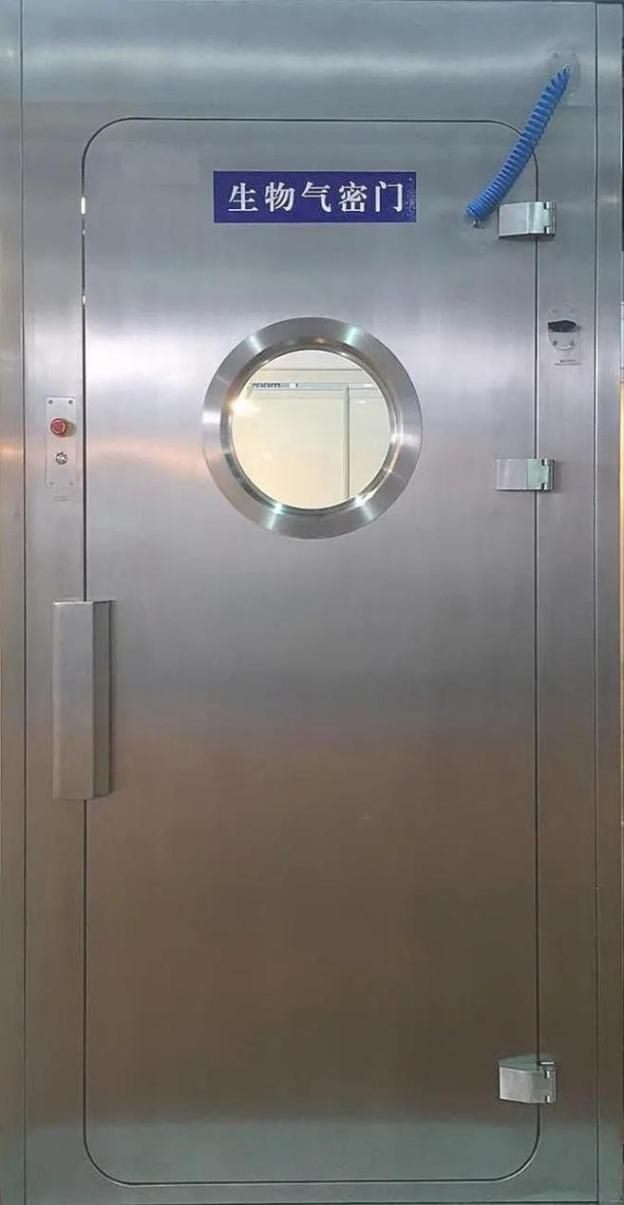

Portas	Estado da vedação, pressão da vedação insuflável, junta aro–parede
Pass boxes e portinholas	Vedações das portas e selagem aro–parede
Passagens de serviços	Tubagens, cabos, condutas e sensores através das paredes e teto
Ligações de condutas	Registos, caixas de filtros e junta conduta–parede
Teto e iluminação	Luminárias, painéis de acesso, juntas parede–teto
Acessórios elétricos	Tomadas, interruptores e respetivas caixas de encastrar

Corrija a fuga, deixe curar os selantes e repita todo o ensaio. Registe cada fuga detetada e a reparação efetuada.

Quando ensaiar

• Na colocação em serviço, após a construção e antes da validação da descontaminação.
• Após qualquer modificação da envolvente — novas passagens, substituição de portas, obras no teto.
• Periodicamente, no intervalo exigido pela norma e avaliação de riscos da instalação.

O mesmo princípio — variação da pressão absoluta num volume fixo, corrigida pela temperatura — é utilizado nos isoladores; consulte a calculadora da taxa de fuga de isoladores. Os componentes concebidos para a envolvente são abordados em portas estanques de biossegurança e registos de isolamento de biossegurança.
